MDB方式的硬币器，纸币器连接电脑，请参考MDB-RS232

===================================================================

WF-700B/WF-700USB系列投币电脑转接板（脉冲方式的投币器，纸币器转接电脑）：

威佛微电子公司可以提供详尽的开发资料和开发支持

1.0 介绍
WF-700B接口板通过内置的RS232接口模块连接硬币接收器和PC主机的串行通讯口。通过WF-700B，终端开发用户能比较容易地开发投币控制设备，而不需要去考虑各种投币器的控制性能和控制接口。WF-700B是WF-700的升级版本，通过一个四位的拨码开关，能轻易设置相关工作参数。
WF-700B是一个三线通讯接口，包括发送TXD线，接收RXD线和公共地GND。WF-700B是作为从设备在系统中工作，可以随时响应主机设备的请求。.
WF-700B具有的“Lockout” 计时器功能，在主机没有按照响应的工作频率进行交互工作的时候，或者在主机遇忙或者其它意外故障时，能够禁止投币器工作，直到主机恢复工作。.

2.0 主要参数
波特率:                      - 9600
工作方式:                   - 半双工
通讯字符格式:            1位起始位，1位停止位，8位数据位 (Bits 0 = sent first (LSB)

锁定计时器
在一定的时间内，如果WF-700B没有收到响应的请求，则按照硬件拨码开关的设定进行锁定投币器。锁定时间可以通过拨码开关设置为：1秒，10秒, 20秒或者不锁定
数据堆栈, 并行模式
WF-700B 具有一个串行数据堆栈，堆栈是FIFO方式组成，在与主机的通信丢失的情况下，投币数据会被暂存在WF-700B数据堆栈中，当数据堆栈满后，则WF-700B会自动禁止硬币器，避免发生数据丢失。
WF-700B 的串行数据堆栈是一个硬币数据脉冲计数器，能最多记录261个脉冲数据。每一个脉冲输入会被生成一个单一的数据。比如我们在硬币中设置一个1元人民币输出2个脉冲，一个5角人民币输出1个脉冲的时候。我们每投入一个1元硬币，则会向PC上传两串数据。每投入一个5角硬币，WF-700B则会向PC上传一串数据。

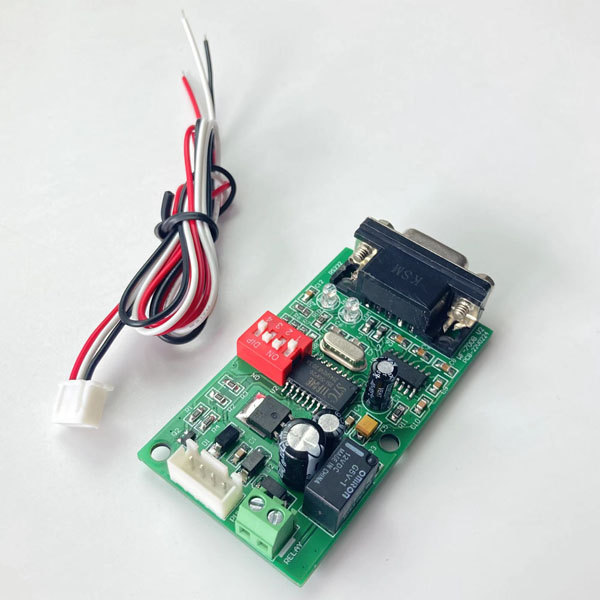

WF-700B 投币电脑，投币微信打印机转接板

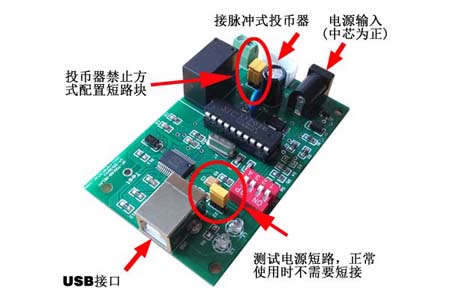

WF-700USB 投币电脑转接板（USB接口的投币电脑，投币微信打印机转接板）

WF-702USB 投币电脑转接板（USB接口的投币电脑，投币微信打印机转接板）

下载：

投币器微信打印机投币器电脑转接板WF-700B使用说明及通信协议 (升级后型号为：WF-700-RELAY )

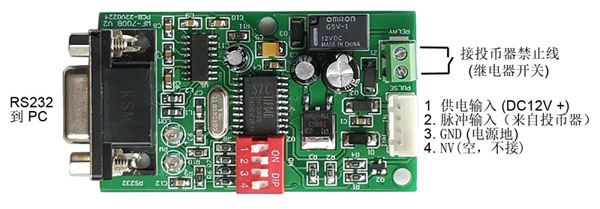

投币微信打印机WF-700B系列控制板接线说明

投币器微信打印机WF-700B适配器测试及程序开发说明

USB接口的WF-700USB或者 WF-702USB的驱动

WF-700B,WF-700USB或者 WF-702USB的串口测试工具
