投币器基础知识问答:

投币器接线方法,投币器输出信号,投币器的选择,与投币电脑控制器的配合等投币器的重要性能指标 ......

1、投币器的的接线是怎么样的?

投币器的接线方式分几种,一般来说:

简单型的单一输出接线方式为:红线接:直流+12V电源正端;黑线接:直流+12V电源的负端;白线为信号线(参考第2条的说明);两边的两根灰色线用于接码表(注意码表为+12V的电子式码表),比如我公司的EU1,EU2,SK等投币器。

并行输出信号的接线需要参考每个公司的产品规格书,比如我公司的HI-09投币器。一般为多币投币器采用这样的方式,便于区分不用的硬币输出。

2、投币器的的输出功率有多少?

投币器本身是一个三极管的开集电极输出,因此本身是没有什么输出功率的。一般的使用方式,是通过上拉电阻的方式在集电极能得到一定幅度的输出脉冲。

3、投币器的输出信号是什么样的?投币器的输出信号是多少伏电压?

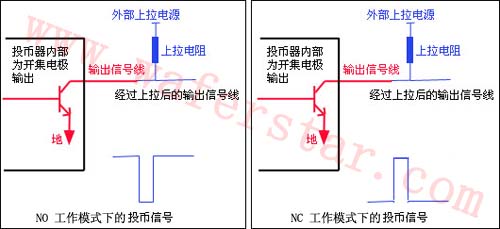

为了与不同电平的检测芯片接口配合,市场上一般普通型的投币器的输出信号是一个开集电极的信号, 也就是输出信号本身是没有电压输出的。需要通过外部接上拉电阻的方式实现。 如图所示: 外部上拉电源的电压值决定了外部脉冲信号的电压高低。

另外还有HI-09投币器方式的并行开集电极的输出方式。

除此之外,还有MDB接口方式的投币器,一般多见于大型的自动售货机控制系统中。比如COINCO,MEI等公司生产的一系列硬币接收器。

MDB方式的接口信号如下图所示:

4、、投币器的输出NO/NC,是什么意思?如何选择?(分析的前提是已经有了上拉电阻)

投币器的NC表示正常情况下投币器是低电平,在有投币信号输出的时候,信号才出现高电平的脉冲;而投币器NO表示正常情况下投币器应该是高电平,而在有投币信号输出的时候,信号才出现低电平的脉冲。

5、、投币器和电脑怎么相连?想让投币器和电脑连接,让电脑能知道投了多少硬币怎么办?

投币器本身输出的是脉冲信号,而电脑能够与外界硬件设备的接口只有串口或者USB口。所以要把投币器和电脑连接,就需要把投币器输出的脉冲信号转换为电脑可以识别的串口信号或者USB口的数据。
我公司的WF-700,WF-700B电路板的功能就是把投币器的脉冲信号转换为电脑能够识别的串口数据,而WF-400是把投币器的脉冲信号,转换为电脑可以识别的USB口的信号。而在电脑那边,客户只要按照协议开发上位机程序来读取串口的数据就可以了。

6、投币器如何选择?如果知道自己的项目需要哪个型号的投币器?

投币器有比较式投币器,一元专用投币器,多币智能型投币器。
其中比较式投币器是和所夹的样币进行对比来决定是否接收所投硬币,因此这样的投币器在理论上,只要在投币器上夹上所需要接收的硬币或者代币,游戏币,就可以接收任何种类的硬币,代币,或者游戏币。(当然只能接收一种)。
一元专用投币器的特点是专门针对硬币一元进行设计,因此对一元硬币具有较高的识别精度。
多币智能型投币器的特点是可以同时接收多种硬币,而根据不同的硬币而输出不同的脉冲信号。因此这类投币器的设计难度比较大,对投币器的稳定性要求比较高。

7、投币器识假币的性能如何定义?存在所谓的“100%”识别假币的投币器吗?

投币器对于假币的识别是一个比较复杂的概念。而且各个地区的假币的出现种类也会有所区别。因此对假币的识别性能没有一个统一的计量,评价标准。需要根据不同的地区做出判断。一般情况下,在某个市场上大量出现某个假币时,可以和投币器厂家联系进行投币器升级,或者使用-新设计的投币器。市场上也不可能出现所谓100%的识别假币的投币器。

8、投币器-重要的指标是什么?

投币器-重要的指标是假币识别性能,投币时的过币流畅性和投币器设计性能的稳定性。

9、投币器在接收了硬币后,为什么会不计分?

(1) 检查投币器的开关(常开、常闭)拨的档位是否正确。
(2) 投币器的信号线是否连接,接线法是否正确。
(3) 投币器电源插座是否接触不良。
(4) 投币器COIN信号以集电极开路形式输出,与投币器相连的目标板上是否接上拉电阻。
(5) 检查投币器的出币口过币是否通畅。

10、投币器为什么会不过币?

(1) 投币器电源插座是否连接,是否接触不良。同时给投币器的供电电压是否正常,是否为12V。
(2) 投币器接线是否正确,尤其是红线接12V正极,黑线要接12V负极。
(3) 投币器币道中是否有异物,有时候防止一些有粘性的物体阻塞在投币器的钱道中。
(4) 如果是比较式投币器,则看一下样币是否夹好,是否正确。
(5) 投币器的电磁铁开门条是否卡死而电磁铁吸不动。
(6) 投币器的出币口过币是否通畅。

11、比较式投币器的使用说明:

所谓比较式投币器,就是在投币器一边夹一个做为比较用的母币(或者说样币),该投币器会对样币的参数进行采样,在有硬币投入的情况下,投币器会把投入的硬币与样品进行比较,如果参数一致(在一个设定的精准范围内),则会接收该硬币,并输出相应的信号.

如果参数不一致或者说偏差较大,则会做退币处理,而不会接收.

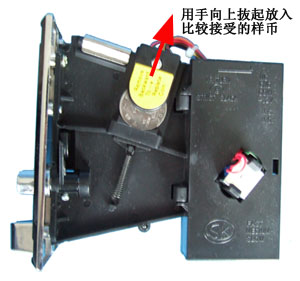

图示中为我公司的SK比较式投币器,,在箭头下方已经放置了一枚1元硬币样币.

在需要取下时候,沿着箭头的方向拔起硬币传感器装置,然后在图中位置取出硬币,或者放入新的硬币,然后放下硬币传感器,夹住需要放入的硬币样币。

注意:在使用的时候,一定要保证出币孔下方无阻碍,能保证硬币正常出来。否则投币会判断为出币口堵塞,而不会送出投币信号!(因为有的客人在测试的时候喜欢把投币器放在桌上,从前面投币,同时用设备观察投币信号,这个时候投币孔已经被堵塞了,而没有留意)

12、如何选择投币器与电脑的接口板?

投币器与电脑接口板的选择需要兼顾简易和可靠这两个方面。其中可靠是第一位的,因为涉及到收币信号的准确性,所以投币器的电脑转接板必须要可靠。所以一般设计上需要采用双向通信,应答设计,数据经过校验。简单的来说,有脉冲方式输出的投币器纸币器转接板和MDB方式输出的投币器纸币器的转接板。如我公司的WF-700B和MDB-RS232。

13、关于投币电脑控制箱,可以和任何选配的投币器配合使用吗??

一般来说我们建议客户选用我公司的EU1型或者HI-09型投币器一起配套使用。因为我公司的投币电脑控制板和我公司的EU1型或HI-09 投币器是在出厂前进口仔细测试的。包括脉冲,电压,禁止线设置等信号的配合。当然如果客人为了节约成品,需要选择市场上通用的那种游戏机投币器,一般也建议先送我公司测试。

14、MDB硬币器,纸币器设备和电脑如何连接

前面我们介绍了脉冲方式的投币器,纸币器和电脑连接的方式可以通过威佛公司的WF-700B投币电脑连接板进行连接。从而把脉冲方式输出的投币器和纸币器的输出信号转换为电脑可以识别的RS-232信号。而对于MDB方式的硬币器和纸币器,其与外部设备的连接是通过MDB接口进行,MDB接口包括电平接口,数据协议接口。这两个部分对于不熟悉MDB协议的工程师来说,需要阅读非常烦琐的MDB协议,同时需要设计MDB电平转为标准的RS232电平。威佛公司针对客户的需求,继续开发了MDB协议的电脑转换板,通过转换板去管理繁杂的MDB周边设备,而提供一套简洁的RS232协议给应用工程师,从而大大地减轻了应用工程师的开发难度。更易于使用和控制MDB硬币器的纸币器。

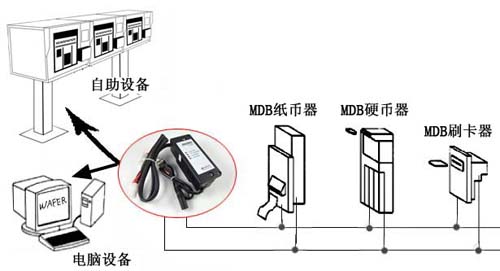

MDB协议的电脑转换板如下图所示:一端连接MDB设备,一端连接电脑的RS232端口。

15、如何选择贵公司的投币时间控制扳

投币时间控制扳有多种,根本不同的控制方式分为:时间累积型比如WF-500E和一次消费型WF-500S。比如我们经常见到的投币电脑,就需要使用时间可以累加的时间控制扳比如WF-500E。而对于公园儿童游乐车一类的,则属于一次消费型。也就是在投入足额的硬币后,是不可以累积投入硬币的,比如WF-500S。

高档的时间控制扳,就带有查帐,液晶显示,多路控制等功能,一般用在一些自助消费设备上,比如WF-500LCD。

一元投币器与时间控制板子的连接图示,可以见下载 “ 一元投币器和投币时间控制板的接线图示 ” (点右键保存)

16、如何选择纸币器

纸币器的种类从结构上来分,可以分为:有钱箱的纸币器和无钱箱的纸币器;从输出信号上来分,可以分为:MDB方式的纸币器,串口方式的纸币器,脉冲方式的纸币器,CCTALK方式输出的纸币器等。一般来说对于廉价机器,从成本上来考虑,可以选择不带钱箱的纸币器。同时一般不建议采用脉冲方式输出的纸币器。因为脉冲方式的信号容易被干扰,偷分,作弊等。

16、硬币器,纸币器的接口方式有哪些?

硬币器,纸币器在通信接口方式上主要有:RS-232、MDB、CCTALK、TTL、Pulse、Photo Coupler、Parallel 等几种方式
