脉冲方式的硬币器，纸币器连接电脑，请参考WF-700B

===================================================================

MDB投币电脑转接板（MDB方式的硬币器(coin validator)，纸币器(bill acceptor)，非现金(cashless device)

1、新版开放了更多的指令权利给主机，不会对外设进行启动后使能

2、新版不仅支持基础的08H（硬币器）,30H（纸币器）,10H（非现金设备），同时增加了60H（非现金设备2）,40H（通用设备）等设备的支持。为后面机器的扩展预留了通道。不需要更换设备或者重新设计。

3、新版本不仅支持通用的串口，而且有树莓派版本，USB版本的支持。

4、Pro Engineer版本不仅支持通用的MDB设备，还支持了MDB年龄验证接口。

5、关于MDB-RS232重要测试报告，产品兼容性测试文件，请及时查看网站：http://www.mdb-rs232.com 或者 http://www.mdb-rs232.com

MDB-RS232适配器的功能和作用：

MDB-RS232不需要主机进行POLL查询操作，它会自动完成和MDB设备的通信和管理，并且在得到有效MDB数据的时候自动通过串口发送给电脑。 大大地减轻了主机程序的设计难度，也提高了主机的工作效率。

主机在向MDB-RS232盒子发送控制或者配置执行的时候，是直接安排MDB协议即可。外围支付设备在收到盒子转发来的指令后，会对指令做出回复。并通过MDB-RS232发送给主机。

MDB-RS232在收到实时支付数据的时候，是会马上通过MDB-RS232发送给主机。为了区分不同的设备，在每个设备的数据前加上了设备代码，比如30代表纸币器数据，08代表硬币器数据。也就是第一个字节是设备ID，后面为有效数据。比如PC收到08 09。则表示硬币器处于禁能状态。

MDB盒子发送给电脑的数据是按照HEX方式（16进制方式），第一个字节是设备的ID，比如30 XX，前面的30就表示是纸币器的数据。如果收到的数据是08 XX，则08 就表示是硬币器发送到PC的数据。具体的指令含义，可以查询MDB V3.0或者MDB V4.0 指令协议。

如果我们设计的自助售货设备，售卖的是一些特殊商品，比如烟酒等，在某些国家，法律规定售卖方是必须对购买者进行年龄核验的。 因此设计的售货机也必须是能够支持Age Verification接口。

技术规格
通信格式.

硬件规格

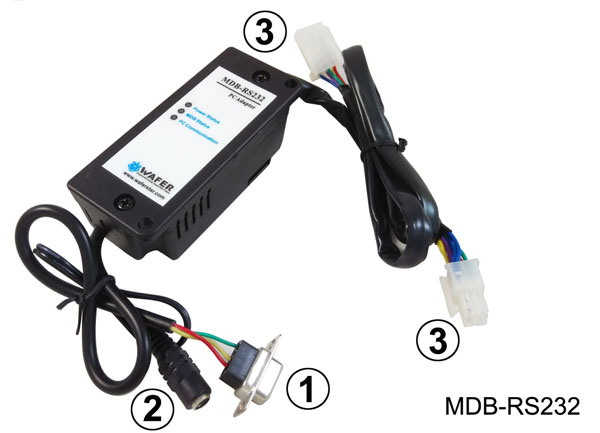

1. RS232 COM Port to PC

2. Power input: DC24V

3. MDB interface

MDB 协议简介

MDB 协议（Multi-Drop Bus ）是欧洲售货机制造者协会制定的一套用于协调自动售卖机的主控制器（VMC）与多个外设之间通信的协议。硬币机和读钞机的标准首先是由Coinco在美国可口可乐公司的指定下开发的。这个标准于1993年被NAMA协会采用，经过一个专门的工作组修订后，于1994年被EVMMA采用。第二阶段的非现金交易标准由Debitek代表NAMA开发，并于1994年被NAMA采用。EVMMA加入了一些兼容的指令后于1994年采用。

MDB接口实际上是工作于9600波特率的主从型串行总线接口，所外围设备（例如硬币机、读钞机、读卡器等）均为主控制器（传统上称售货机控制器——VMC）的从机。所有外围设备与VMC之间的通信方式都一致。

MDB协议的串行位格式为：1个起始位，8个数据位，1个方式位与1个停止位，共11位。其中方式位根据传递的方式不同置0或置1。在MDB总线上，VMC通过广播方式向外发送命令。第一字节为地址字节（实际上只有高5位寻址信息，低3位为对外设的指令），该字节被所有的外设读取，但只有符合地址字节所指定的外设才处理其后的数据字节，并做出反应。在VMC到外设的数据中，地址字节的方式位被置1，数据字节的方式位被置0，外设通过检验接收到的方式位确认是地址命令还是数据。当数据从外设发送到主机时，最后送出的字节方式位被置1，标志着数据发送完毕。

VMC向外设传送的指令由一个地址字节、一些可选的数据字节与一个校验和（CHK）字节构成。发送指令后，外设应答VMC的通信块可以由一个数据块和一个CHK字节组成，或者一个应答字节（ACK），或者一个无应答字节（NAK）。如果外设应答数据块的话，VMC将通过一个应答字节（ACK）、无应答字节（NAK）或得发字节（RET）应答外设传回的数据。

威佛MDB-RS232转接板经过的几个版本，3年的更新，测试了几乎所有各厂家的硬币器和纸币器，并做到了全面兼容。为客户提供了全面的服务和品质的保障。

协议：MDB自动售货机通信协议
