Bus MDB standard del distributore automatico a RS232 o interfaccia PC USB (MDB-RS232):
La MDB-RS232 è una Periferica Computer per interfacciare il protocollo di distributori automatici utilizzato da vari dispositivi tra cui: Lettori di banconote MDB, Gettoniera, Gettoniera, Smart Card, dispositivo di pagamento cashless MDB ecc. MDB-RS232 converte il protocollo MDB in un protocollo RS232. Il computer PC o altro dispositivo RS232 (inclusi PC, scheda Android e Raspberry pi) può inviare il comando per controllare il dispositivo di pagamento MDB e può anche ricevere i dati di pagamento.

Qual è la differenza tra il normale MDB-RS232 e la versione 2020 MDB-RS232?
MDB-RS232 invierà il comando di abilitazione alla gettoniera MDB collegata, alla accettatrice di banconote e al dispositivo cashless, ma la versione 2020 MDB-RS232 non farà il lavoro, solo per interrogare i dispositivi di pagamento slave e VMC dovrà inviare questi abilitare i comandi. Quindi se colleghiamo le gettoniere e le accettatrici di banconote alla scatola MDB e accendiamo, Anche il PC non è connesso, MDB-RS232 abiliterà la gettoniera e l'accettatore di banconote ed è pronto ad accettare la moneta o le banconote. Ma box Versione V2020, dopo l'accensione, tutti i dispositivi di pagamento sono nello stato di disabilitazione e attendono che il PC invii i comandi di abilitazione..

Abbiamo anche risolto alcuni problemi riscontrati dagli utenti nel processo di sviluppo, e li abbiamo costantemente aggiornati nel MANUALE. Puoi scaricare e leggere prima di acquistare. Ma ora abbiamo solo il manuale inglese.

Order the samples directly from http://www.wafer-shopping.com :

MDB-RS232 Quick Start Manual Download:

Download the file for test with Nayax

Download the file for test with ITL NV11 bill recycler

	Il bus NAMA MDB standard del distributore ora può essere interfacciato ad un PC tramite MDB-RS232. L'MDB-RS232 consente l'accettazione di monete, l'erogazione del resto, il lettore di smart card, la striscia magnetica, il lettore di carte di credito, l'accettatore di banconote e la convalida delle banconote, tutti controllati dal PC. Conforme a tutte le specifiche NAMA MDB ed è compatibile con qualsiasi dispositivo di vendita conforme a MDB. L'interfaccia hardware viene fornita con cavi, guida per l'utente e protocollo per l'utente. È possibile collegare fino a otto (8) dispositivi conformi a MDB a un singolo MDB-RS232. L'interfaccia di programmazione è user-friendly. Versione RS232 2020
	The vending machine standard NAMA Multi-Drop Bus (MDB) may now be interfaced to a PC using the MDB-RS232. The MDB-RS232 allows Coin Acceptance, Change Dispensing, smart card reader, magnetic swipe, credit card reader,bill acceptor and bill validation all controlled by the PC.Conforms to all NAMA MDB specification and is compatible with any MDB compliant vending device. Hardware interface comes with cables,user's guide and user's protocal. Up to eight (8) MDB compliant devices may be attached to a single MDB-RS232. The programming interface is user-friendly. 2020 USB Version
	The vending machine standard NAMA Multi-Drop Bus (MDB) may now be interfaced to a PC using the MDB-RS232. The MDB-RS232 allows Coin Acceptance, Change Dispensing, smart card reader, magnetic swipe, credit card reader,bill acceptor and bill validation all controlled by the PC.Conforms to all NAMA MDB specification and is compatible with any MDB compliant vending device. Hardware interface comes with cables,user's guide and user's protocal. Up to eight (8) MDB compliant devices may be attached to a single MDB-RS232. The programming interface is user-friendly. 2020 Raspberry Pi Version

( Per il validatore di monete di tipo Pulse e l'accettatore di banconote su PC, controllare: PULSE-PC adapter )

Questa scatola di interfaccia è progettata per convertire il protocollo MDB Bill Acceptor (BA) e MDB Coin Changer (CC) in protocollo seriale RS-232. La scatola MDB viene utilizzata per collegare il dispositivo di pagamento slave a un sistema di controllo master. Il master può essere qualsiasi sistema di controllo che supporti la comunicazione seriale RS-232, ad esempio un PC, una scheda madre Android, una scheda Raspberry pi o un PLC.

2020 New version (Com port)

This is RS232 Version, if need TTL interface, please contact our online service skype: wafer-service

2020 New version (USB port)

We use the FT232RL as the USB chip.

2020 New version (Raspberry pi interface)

MDB-RS232 RPI version, that is used to plug to the Raspberry PI GPIO

DESCRIPTION:
This Interface Unit (IU) is designed to convert the MDB Bill Acceptor (BA) and MDB Coin Changer (CC) protocol to RS-232 serial protocol. The IU functions as a slave to a master control system. The master may be any control system that supports RS-232 serial communication, for example a PC.

OPERATION:
The master and slave communication is based on master requests and slave replies. The master sends a status request (or command) to the IU and IU answers by sending its current status. The IU’s typical response to the Master’s request (polling) consists of a header and data bytes. If there is no BA or CC activity, the status is one byte, the header only. When the IU receives data from the BA or CC, it sends a header followed by data bytes in the response to master’s status request. The master must always poll (query) the IU. If the IU does not receive a query from the master in the predefined time slot or IU does not recognize master messages 10 times in row, it will inhibit the BA and CC acceptance. At power up, acceptance of the BA and CC is inhibited.

If user can send the poll command from the PC ?
At present, our design is to complete the POLL command by the MDB-RS232 box. The POLL command cannot be sent from the PC. The PC only needs to process the remaining commands and receive the corresponding data.

SPECIFICATION:
Communication data format according to the MDB protocal:

Baud rate	Start bit	Data bits	Parity	Stop bit
9600 BPS	1	8	NO	1

MDB protocal Timing Specification:

MDB-RS232 Hardware Specification.

Optional Parts:

Power Supply For MDB RS232 adapter board ( 24VDC 3A)

References

MDB Protocal

The MDB test program is implemented according to the MDB specifications are designed according to:
NAMA MDB protocol specification V4.1
This protocol can be downloaded from the NAMA organization

Special MDB-RS232 SDK sets: (PC development software code including )

Working with the Nayax Cashless Payment ( Nayax vend VPOS )

Before test, must be sure that your card reader is being registered and enabled by the Nayax company server: Steps for Testing with the Nayax card reader: VMC:            110001000000                     Config the card reader READER:      010109720102070D94   card reader reply VMC:            1101FFFF0000             Set the maximum and minimum price READER:      no reply ============== Start to swipe the card =================== READER:      03FFFE                       Reading a valid card and wait the Vend selection VMC:            1300000A0001             VMC command to card reader after Vend selection READER:      00                  READER:      05000A                        Card reader send to VMC, confirm the good dispatch VMC:            13020001                     VMC tell the card reader,already dispatch the selected goods READER:                                         no reply VMC:            1304                            end the section. READER:      07 Download the file for test with Nayax

Working with the ITL NV11 bill recycler

Before test, Firstly, Must be familiar with the ITL vadlidator manager to setup the bill acceptor to enable the recycler and setup what type bill will be received to bill recycler and also Enable the features to support recycler and then change the NV11 to MDB interface 1. Enable the features to support recycler： 370100000002 2. Read back the recycler setup： 3703 3. Recycler enable： 3704000000000300000000000000000000000000 Now we start to test the bill recycler and Put a bill that will be accepted to bill recycler, will received data,for example: 30 B2 29 (From this data, that means bill type is 02, and received to bill recycler) 4. Send a command to dispense the recycler bill 3706020001 02 is the bill type, should be the same as received data type 5. Dispense value command 3707000A 000A is the value of bills to be paid out For above command, the type of bill that need to be paid out must be the same as the type that can be entered in the Recycler, or NV11 will reply FF Download the file for test with ITL NV11 bill recycler

------------------------------------------------------------------------------------------

Cos'è MDB-RS232 e RS232-MDB?

Prima di ordinare, dovresti sapere esattamente qual è la differenza e quindi saprai di che tipo sono i prodotti esatti che devi ordinare:

MDB-RS232 viene utilizzato per collegare l'accettatore di banconote MDB, il validatore di monete, il dispositivo di pagamento senza contanti al computer. quindi progetterai il software che verrà eseguito nel PC e funzionerà come controller principale di vendita principale. Ad esempio, sviluppi la macchina delle informazioni del chiosco. quindi è necessario collegare l'accettatore di banconote MDB, il validatore di monete al computer, ma non si sa come collegare il dispositivo di pagamento dell'interfaccia MDB al computer, perché il computer ha solo la porta RS232, nessuna porta MDB. Quindi è necessario ordinare il Adattatore MDB-RS232 (adattatore MDB-PC).

RS232-MDB viene utilizzato per collegare il PC al distributore automatico esistente. Quindi sarà necessario progettare il software che verrà eseguito nel PC e funzionerà come dispositivo di pagamento senza contanti slave. Quindi il PC funzionerà come dispositivo di pagamento senza contanti per il distributore macchina. Ad esempio, si desidera utilizzare il PC per fornire i dati di pagamento al distributore esistente, oppure se si desidera effettuare la connessione internet al distributore e accreditare il distributore da remoto, è necessario ordinare l'adattatore RS232-MDB ( Adattatore PC-MDB).

Order the samples directly from http://www.wafer-shopping.com :

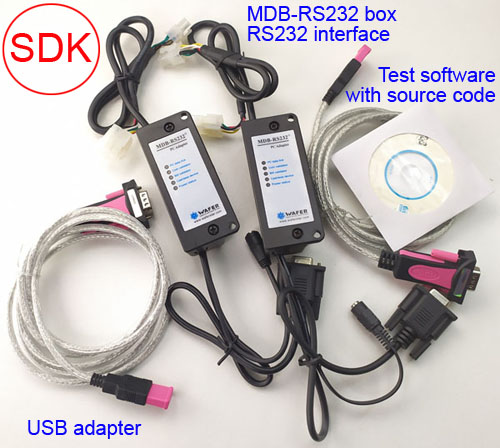

MDB-RS232 SDK Set:

(For the new customers, we suggest to use our new version MDB-RS232 box. that is almost all compatible with the old version)

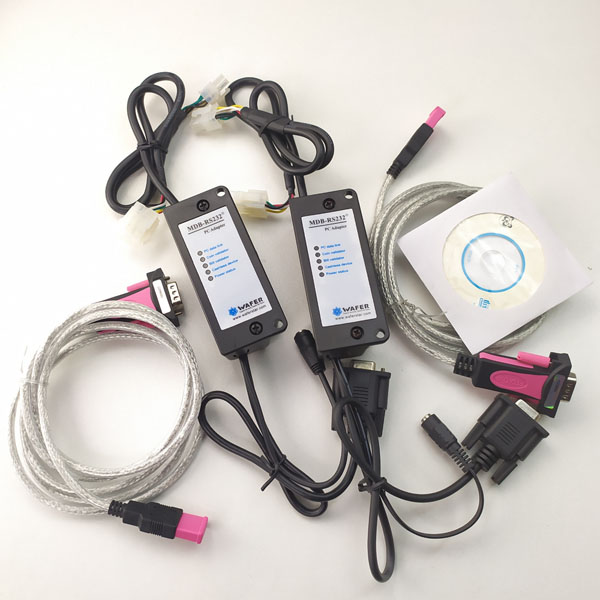

This following picture is the three-LED version of the previous MDB-RS232, the new 2020 version is almost completely compatible. But the most important difference is that the new version needs to send an enable command for the payment device after powered on, while the old version is automatically enabled by MDB-RS232. Therefore, if you are using a previous version, you need to do a compatibility test. The new and old versions are fully compatible in terms of instructions.

Test software
